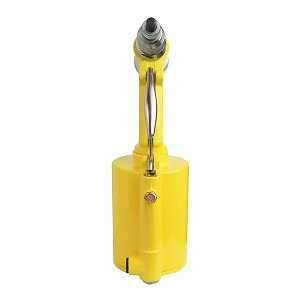

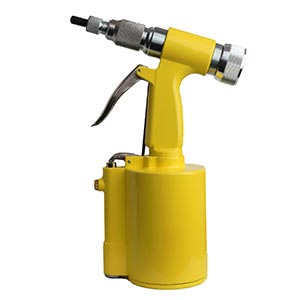

مهره پرچ کن بادی APT تایوان اتوماتیک مدل AP-5312K

توضیحات کلی مهره پرچ کن بادی ای پی تی تایوان مدل AP-5312K

مهره پرچ کن های ای پی تی مدل AP-5312K ساخت کشور تایوان هستند. این مهره پرچ کن ها از کیفیت بالایی برخوردارند و از طرفی دارای توانایی بالا جهت پرچ انواع مهره با جنس مختلف از سایز 3 تا 12 میلی متر با قدرت کشش بی نظیر می باشد. جنس بدنه آن تمام فلز و سبک است و مناسب برای انجام کار بی وقفه و طولانی مدت بدون خستگی است. ورودی بادی این مهره پرچ کن 360 درجه بوده و بدین ترتیب کاربر در کار با این آچار می تواند آزادانه حرکت کند و تسلط داشته باشد. سرعت چرخش آزاد این دستگاه 3500 دور در دقیقه می باشد. این دستگاه مجهز به سوپاپ اطمینان جهت تخلیه فشار باد ورودی بیش از نیاز دستگاه می باشد و از بروز خطر های احتمالی جلوگیری می کند.

راهنمای ایمنی استفاده از ابزار

1 . لطفا قبل از استفاده از ابزار دفترچه راهنمای آن را به دقت مطالعه فرمایید.

2. خواندن دفترچه راهنما و دنبال کردن دستورالعملهای ایمنی برای محافظت کافی در برابر صدمات وارده بسیار مهم است.

3. این ابزار اختصاصا برای پرچ کردن مهره با ظرفیت معین می باشد و برای مصارفی از قبیل چکش و ... نمی باشد.

*قبل از تعویض قطعات ابزار مانند سری، ابزار را از کمپرسور باد جدا کنید.

4. هرگونه تغییر و دستکاری در دستگاه و تجهیزات جانبی بر عهده مشتری می باشد.

ابزار باید در تمام مدت کار در یک شرایط کاری ایمن نگهداری شود و در فواصل زمانی منظم توسط پرسنل آموزش دیده از لحاظ عملکرد و نحوه کار بررسی شود.

5. هر گونه سرویس و تعمیرات ابزار توسط پرسنل فنی شرکت ارائه دهنده انجام می شود.

در صورت مطالعه دفترچه راهنما و برخورد با هرگونه مشکل در کار با ابزار با شرکت اتصالات نوین پویا تماس حاصل بفرمایید.

6. با ابزار در جهت مناسب بطوری که روبروی اپراتور باشد کار کنید.

7. همیشه یک پایه ثابت قبل کار با ابزار اتخاذ کنید و یا از بالانسر استفاده کنید.

8. از مسدود نبودن سوراخهای تهویه هوا مطمئن شوید.

9. ابزار همواره باید با فشار هوای بین (7max-5min)بار راه اندازی شود.

10. ابزار را بدون متعلقات سری و پیچ درپوش روغن استفاده نکنید.

11. در حین کار کار با ابزار از عینک ایمنی استفاده کنید. توصیه می شود اگر قطعه کار لبه تیزی دارد از دستکش استفاده کنید.

ویژگی های ابزار

قابلیت پرچ:M3-M12

طول كورس: 7mm

سر و صدا < 75dp

قدرت موتور: 3500rpm

وزن : 2.47kg

ابعاد: 116*255*280

منبع هوا

ابزار با فشار هوای بین ۵ تا ۷ بار راه اندازی می شود. پیشنهاد میشود از یک درایر جذبی یا رطوبت گیر که شامل روغن زنه و تصفیه هوا می باشد در فاصله ۳ متری از ابزار جهت کارایی بهتر ابزار استفاده شود.

شلنگ های فشار هوا باید حداقل تحمل فشار کاری ۱۰ بار را داشته باشند و برای شرایطی که در معرض آسیب هستند باید در برابر روغن و فرسایش مقاوم باشند.

قطر شلنگ هوا نباید کمتر از 6.4 میلیمتر یا 1.4 اینچ باشد.

نکته مهم: استفاده از فیلتر هوا جهت زدودن آلاینده ها و رطوبت در هوای فشرده ضروری است زیرا ممکن است به دلیل وجود ذرات خارجی و آب موجود در هوای فشرده، قطعات داخلی و موتور ابزار دچار اشکال شده و در کار آن خلل ایجاد شود.

تنظيمات كورس ابزار

یکی از مهمترین عوامل کار با ابزار تنظیمات کورس ابزار است.

1. اگر کورس ابزار تنظیم نشده باشد و مقدار آن زیاد باشد رزوه های مهره پرچی و یا سری ابزار آسیب می بیند یا باهم درگیر می شوند و یا اگر کورس کم باشد عمل پرچ به درستی انجام نمی شود.

• پیشنهاد می شود برای تست از یک ورق نمونه با ضخامت مشابه با کار اصلی کمک بگیرید.

2. كورس در حالت تنظیمات کارخانه برای مهره M6 تنظیم شده است

کورس ابزار را توسط قطعه شماره (86) در جهت عقربه های ساعت روی منفی ترین حالت برده (مطابق شکل) و عمل پرچ را انجام دهید روش پرچ کردن در انتهای متن توضیح داده شده است.

توجه داشته باشید برای چرخاندن قطعه (86) باید قطعه شماره (88) را به سمت عقب کشیده و نگه داید بعد از چرخاندن قطعه (86) قطعه (88) را رها کرده تا در جای خود بنشیند.

اگر عمل پرچ به خوبی انجام نشد آن را مقدار کمی در جهت خلاف عقربه های ساعت به سمت مثبت برده و دوباره عمل پرچ را انجام دهید. این کار را تا زمانی انجام دهید که مهره پرچی کاملا بر روی ورق پرچ شده باشد و نچرخد. ضمنا لازم به ذکر است اگر این عمل را بیشتر از مقدار معین انجام دهید و رزوه های مهره پرچی و یا سری ابزار آسیب می بیند.

در صورتی که بخواهیم مهره M6 را روی ورق به ضخامت 2mm پرچ کنیم مهره به اندازه 1mm قابلیت  پرچ شدن را دارد .

روشهای کار کردن با ابزار

1. ابزار را به کمپرسور باد وصل کنید.

2.مهره پرچی را بدون اینکه ماشه را فشار دهید روی سری ابزار قرار دهید و به آرامی فشار دهید سری ابزار در جهت عقربه های ساعت چرخیده و مهره را روی سری ابزار می بندد.

3.ماشه ابزار را به آرامی فشار دهید تا مهره پرچ شود و عمل آزاد شدن انجام شود.

نحوه تعویض سری ابزار

قبل از استفاده از ابزار سرهم کردن متعلقات سری ابزار بسیار مهم است.

1. کمپرسور باد را از ابزار جدا کنید.

2. ابتدا قطعه شماره (94) را با آچار 22mm مقداری شل کرده و سپس می توانید (93) و (91) را با آچار 22mmباز کنید.

3. قطعه شماره (44) را با یک آچارmm12 نگه داشته و قطعه شماره (92) را با یک آچار mm17 باز کنید.

4. سپس قطعه (48) و (49) و (100) را از روی (44) بیرون بکشید.

5. متعلقات سری مورد نظر را با متعلقات نصب شده بر روی ابزار عوض کنید.

6. برای بستن متعلقات جدید قطعه شماره (48) را داخل قطعه شماره (100) قرار دهید و قطعه شماره (49) را روی (100) وارد کنید.

7. سپس این متعلقات را روی (44) ببندید

8. قطعه شماره (44) را با آچار 12mm نگه دارید. سپس (92) را با آچار 17mm روی آن سفت کنید.(در جهت عقربه های ساعت)

9. سپس (91) و (93) و (94) را ببندید.

10. (93) را طوری ببندید که هنگامی که مهره پرچی روی سری ابزار قرار گرفت یک رزوه از سری ابزار بیرون زده باشد. سپس (94) را سفت کنید.

روش روغن کاری

1. ابزار را به حالت خوابیده قرار دهید بصورتی که پیچ روغن قطعه شماره (42) به سمت بالا باشد.

2. قطعه شماره (88) را به عقب کشیده و قطعه شماره (86) را ماکسیمم 5 دور باز کنید.

3. با یک آچار آلن قطعه شماره (42) را باز کنید و (43) را خارج کنید

4. ابزار را با روغن هیدرولیک 32 پر کنید و به ارامی تکان دهید تا حبابهای ایجاد شده خارج شود.

5. قطعه شماره (42) و (43) را با آچار آلن کاملا ببندید.

6. برای اطمینان از خارج شدن کامل حبابهای هوا قطعه شماره (42) را یک دور باز کنید. 7. ابزار را به همان حالت خوابیده به باد وصل کرده و عمل پرچ را بدون مهره چندین بار انجام دهید تا زمانی که مقداری روغن از اطراف قطعه (42) بیرون بزند.

7. قطعه (42) را کاملا سفت کنید و روغن اضافه را پاک کنید

8. کورس ابزار قطعه شماره (86) را به حالت اولیه بازگردانید و عمل پرچ را انجام دهید.
